Detalhes do produto
Lugar de origem: China
Marca: JIAYAO/RUNXI/OEM/ODM
Certificação: ISO 9001
Número do modelo: SAE100 R5
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 metro
Preço: US$ 1 Meter
Termos de pagamento: L/C, T/T
Materiais: |
Borracha de nitrilo |
Capacidade: |
Tubos de óleo de borracha |
Cores: |
Negro |
Nome do produto: |
Tubos hidráulicos trançados de arame de aço com cobertura de fibras |
Aplicação: |
Líquidos hidráulicos da base do petróleo |
Padrão: |
SAE 100 R5 |
Certificação: |
ISO9001:2008 |
Superfície: |
Capa de fibras têxteis trançadas |
Características: |
Flexível, resistente à corrosão e à abrasão |
Temperatura de funcionamento: |
-40 a 100°C |
Materiais: |
Borracha de nitrilo |
Capacidade: |
Tubos de óleo de borracha |
Cores: |
Negro |
Nome do produto: |
Tubos hidráulicos trançados de arame de aço com cobertura de fibras |
Aplicação: |
Líquidos hidráulicos da base do petróleo |
Padrão: |
SAE 100 R5 |
Certificação: |
ISO9001:2008 |
Superfície: |
Capa de fibras têxteis trançadas |
Características: |
Flexível, resistente à corrosão e à abrasão |
Temperatura de funcionamento: |
-40 a 100°C |

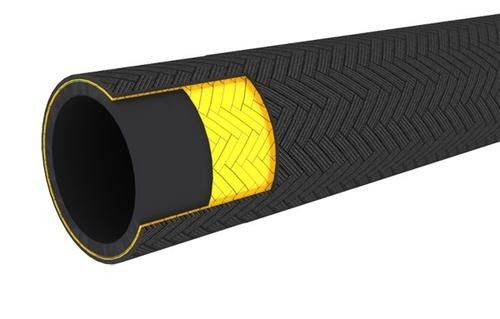

A mangueira hidráulica reforçada com fio de aço SAE 100 R5 e trançada com fibras é uma escolha ideal para aplicações em que são necessárias uma resistência à pressão média e à fadiga por impulso,incluindo fluidos hidráulicos à base de petróleoÉ composto por um tubo interno, reforço e cobertura externa.O tubo é composto de borracha sintética resistente ao óleo e à calor, proporcionando um excelente canal de transferência de óleos ou fluidos entre diferentes componentes.fornecendo à mangueira uma estrutura sólidaA cobertura exterior é constituída por fibras trançadas, proporcionando à mangueira resistência ao clima, ao envelhecimento e à corrosão.
Construção:
Esta mangueira deve consistir num tubo interno de borracha sintética resistente ao óleo, num único reforço de trança de arame de aço e numa tampa de borracha sintética resistente ao óleo e às intempéries.
Aplicações:
Esta secção abrange mangueiras para utilização com fluidos hidráulicos à base de petróleo numa faixa de temperatura de -40°C ∼ +100°C.
Linhas de pressão média com restrições de instalação e condições gerais
• Fluidos: Óleos minerais, Óleos vegetais e de colza, Óleos à base de glicóis e poliglicóis, Óleos à base de ésteres sintéticos, Óleos em emulsão aquosa, Água, combustível diesel (até 93°C).
|
Tamanho
|
Tamanho
|
Identificação
|
W.D.
|
Doença de overdose.
|
W.P.
|
P.P. | Pressão arterial |
Min B.R.
|
W.T.
|
||||||||
| mm | Por centímetro | Min. | Max. | Min. | Max. | Min. | Max. | Max. | MPa | Psi | MPa | Psi | MPa | Psi | polegada | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | Quatro por cento | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
