Detalhes do produto
Lugar de origem: China
Marca: JIAYAO/RUNXI/OEM/ODM
Certificação: ISO9001:2008
Número do modelo: EN853 1SN/SAE100 R1
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 metro
Preço: US$ 1 Meter
Termos de pagamento: L/C, T/T
Materiais: |
Borracha de nitrilo |
Capacidade: |
Tubos de óleo de borracha |
Cores: |
Negro |
Nome do produto: |
Tubos hidráulicos de trança de arame |
Aplicação: |
Sistema de arrefecimento a óleo |
Padrão: |
SAE100/DIN En853 |
Materiais: |
Borracha de nitrilo |
Capacidade: |
Tubos de óleo de borracha |
Cores: |
Negro |
Nome do produto: |
Tubos hidráulicos de trança de arame |
Aplicação: |
Sistema de arrefecimento a óleo |
Padrão: |
SAE100/DIN En853 |
DIN EN853 1SN
Estrutura do produto:

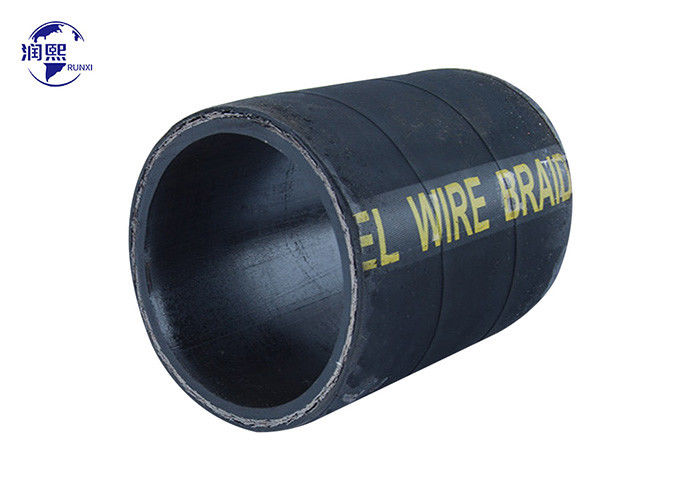

Uma mangueira hidráulica de alta pressão entrelaçada com borracha de fio de aço-Esta mangueira deve consistir num tubo interno de borracha sintética resistente ao óleo, um único reforço de trança de fio de aço,e uma tampa de borracha sintética resistente ao óleo e às intempéries.
|
Tamanho
|
Tamanho
|
Identificação |
W.D.
|
Doença de overdose.
|
W.P.
|
P.P.
|
Pressão arterial |
Min B.R.
|
W.T.
|
||||||||
| mm | Por centímetro | Min. | Max. | Min. | Max. | Min. | Max. | Max. | MPa | Psi | MPa | Psi | MPa | Psi | polegada | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 9.0 | 10.0 | 11.9 | 13.5 | 12.5 | 25 | 3625 | 50 | 6090 | 84 | 14500 | 3.54 | 90 | 0.20 |
| 6.3 | Quatro por cento | 6.2 | 7.0 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 22.5 | 3260 | 45 | 5580 | 77 | 13050 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 21.5 | 3120 | 43 | 5075 | 70 | 12325 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 18 | 2610 | 36 | 4570 | 63 | 10440 | 5.12 | 130 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.1 | 22.2 | 23.8 | 21.4 | 16 | 2320 | 32 | 4060 | 56 | 9280 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.5 | 13 | 1885 | 26 | 3045 | 42 | 7540 | 7.87 | 200 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.5 | 10.5 | 1520 | 21 | 2540 | 35 | 6090 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 37.1 | 39.1 | 36.6 | 8.8 | 1280 | 17.5 | 2030 | 28 | 5075 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 6.3 | 910 | 8.7 | 1260 | 15 | 3625 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.1 | 5 | 725 | 7 | 1015 | 10 | 2900 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.7 | 65.1 | 68.3 | 65.5 | 4 | 580 | 5.2 | 750 | 8 | 2320 | 24.80 | 630 | 2.00 |
SAE100 R1
A mangueira de alta pressão é feita de borracha interna, borracha média, uma camada de madeira de arame e borracha externa.
Um fio de aço de borracha trenzada de alta pressão hidráulica Tubos:
Esta mangueira deve consistir num tubo interno de borracha sintética resistente ao óleo, num único reforço de trança de arame de aço e numa tampa de borracha sintética resistente ao óleo e às intempéries.
Objetivo:Adequado para fluidos hidráulicos à base de petróleo e água.
Temperatura de funcionamento:-40 oC a +100 oC.
Uma mangueira hidráulica é usada em qualquer parte de um sistema hidráulico que exija uma conexão flexível entre duas portas de fluido.Uma mangueira hidráulica é um tubo de borracha sintética cercado por algum tipo de enrolamento flexível que aumenta a resistência, tais como metais ou fibras, e depois revestidas por outra carcaça de borracha
1As camadas de borracha interna e externa são de borracha sintética com excelente resistência ao óleo.
2A camada de reforço é feita de fibras químicas de alta resistência.
3A temperatura do meio de transmissão é de - 40 - + 55 oC.
Pressão de ruptura: superior a 4 vezes a pressão de trabalho.
|
Publicidade 规格 Tamanho
|
英制 规格 Tamanho
|
Dentro Identificação
|
Diâmetro da camada de reforço W.D.
|
Exterior Doença de overdose.
|
O máximo Pressão de trabalho W.P.
|
Pressão de ensaio P.P.
|
O mais pequeno. 爆破压力 pressão de explosão Pressão arterial
|
O mais pequeno. - O quê? Min B.R.
|
Peso W.T.
|
||||||||
| O mais pequeno. | O máximo | O mais pequeno. | O máximo |
A 型
|
AT 型
|
||||||||||||
| mm | Por centímetro | Min. | Max. | Min. | Max. | Min. | Max. | Max. | MPa | Psi | MPa | Psi | MPa | Psi | polegada | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | Quatro por cento | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1-1/2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
