Detalhes do produto
Lugar de origem: China
Marca: JIAYAO/RUNXI/OEM/ODM
Certificação: ISO9001:2008
Número do modelo: EN853 2SN/SAE100 R2
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 metro
Preço: US$ 1 Meter
Termos de pagamento: L/C, T/T
Materiais: |
Borracha de nitrilo |
Capacidade: |
Tubos de óleo de borracha |
Cores: |
Negro |
Nome do produto: |
Tubos hidráulicos de trança de arame |
Aplicação: |
Sistema de arrefecimento a óleo |
Padrão: |
SAE100/DIN En853 |
Materiais: |
Borracha de nitrilo |
Capacidade: |
Tubos de óleo de borracha |
Cores: |
Negro |
Nome do produto: |
Tubos hidráulicos de trança de arame |
Aplicação: |
Sistema de arrefecimento a óleo |
Padrão: |
SAE100/DIN En853 |
DIN EN 853 2SN mangueira de borracha hidráulica trançada por fio

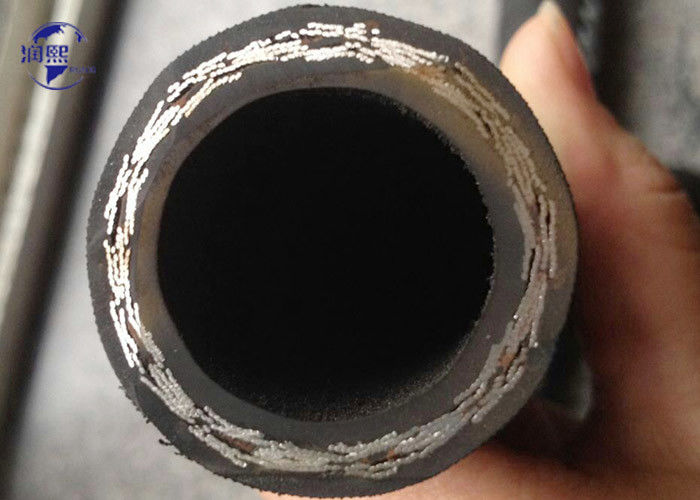

EN 853 2SN uma mangueira hidráulica reforçada com arame de aço é adequada para o fornecimento de óleos hidráulicos à base de petróleo graças ao seu tubo resistente ao óleo.Pode transportar os óleos sem produzir calor excessivo e vazamentoÉ utilizado principalmente em alguns equipamentos móveis, tais como tractores agrícolas, camiões de descarga e equipamentos hidráulicos na fábrica. É composto por três partes: tubo, reforço e cobertura.O tubo é feito de borracha sintética resistente ao óleoO reforço é feito a partir de duas camadas de fios de aço trançados de alta resistência à tração, o que faz com que a mangueira tenha uma estrutura sólida e resistente a alta pressão.Tem um excelente desempenho em ambiente de trabalho de alta pressãoA tampa é feita de borracha sintética de alta qualidade, que é resistente ao clima, ozono, corrosão, abrasão, envelhecimento, luz solar e corte.
Recomendado para:
Linhas hidráulicas de alta pressão que satisfaçam ou excedam os requisitos da norma SAE 100R2AT e da norma SAE 100R2 Tipo S e os requisitos de desempenho da norma EN853 2SN.
Áreas de aplicação:
Para sistemas hidráulicos de alta pressão na indústria e na agricultura.
Banheirae: Negro, resistente ao óleo, borracha sintética.
Reforço:
Duas tranças de arame de aço de alta resistência.
CoberturaNegro, óleo, resistente à abrasão e ao intemperismo, borracha sintética fina.
Intervalo de temperatura:
-40°F a +250°F (-40°C a +121°C)
|
Tamanho
|
Tamanho
|
Identificação
|
W.D.
|
Doença de overdose.
|
W.P.
|
P.P.
|
Pressão arterial
|
Min B.R.
|
W.T.
|
||||||||
| mm | Por centímetro | Min. | Max. | Min. | Max. | Min. | Max. | Max. | MPa | Psi | MPa | Psi | MPa | Psi | polegada | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 10.6 | 11.6 | 15.1 | 16.7 | 14.1 | 41.5 | 6020 | 83 | 12035 | 165 | 23925 | 3.54 | 90 | 0.32 |
| 6.3 | Quatro por cento | 6.2 | 7.0 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 40 | 5800 | 80 | 11600 | 160 | 23200 | 3.94 | 100 | 0.36 |
| 8 | 5/16 | 7.7 | 8.5 | 13.7 | 14.9 | 18.3 | 19.8 | 17.3 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 4.53 | 115 | 0.45 |
| 10 | 3/8 | 9.3 | 10.1 | 16.1 | 17.3 | 20.6 | 22.2 | 19.7 | 33 | 4785 | 66 | 9570 | 132 | 19140 | 5.12 | 130 | 0.54 |
| 12.5 | 1/2 | 12.3 | 13.5 | 19.0 | 20.6 | 23.8 | 25.4 | 23.0 | 27.5 | 3990 | 55 | 7975 | 110 | 15950 | 7.09 | 180 | 0.68 |
| 16 | 5/8 | 15.5 | 16.7 | 22.2 | 23.8 | 27.0 | 28.6 | 26.2 | 25 | 3625 | 50 | 7250 | 100 | 14500 | 7.87 | 200 | 0.80 |
| 19 | 3/4 | 18.6 | 19.8 | 26.2 | 27.8 | 31.0 | 32.6 | 30.1 | 21.5 | 3120 | 43 | 6235 | 85 | 12325 | 9.45 | 240 | 0.94 |
| 25 | 1 | 25.0 | 26.4 | 34.1 | 35.7 | 38.5 | 40.9 | 38.9 | 16.5 | 2390 | 32.5 | 4710 | 65 | 9524 | 11.81 | 300 | 1.35 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 43.2 | 45.7 | 49.2 | 52.4 | 49.5 | 12.5 | 1810 | 25 | 3625 | 50 | 7250 | 16.54 | 420 | 2.15 |
| 38 | 1-1/2 | 37.7 | 39.3 | 49.6 | 52.0 | 55.6 | 58.8 | 55.9 | 9 | 1305 | 18 | 2310 | 36 | 5220 | 19.69 | 500 | 2.65 |
| 51 | 2 | 50.4 | 52.0 | 62.3 | 64.7 | 68.2 | 71.4 | 68.6 | 8 | 1160 | 16 | 2320 | 32 | 4640 | 24.80 | 630 | 3.42 |
SAE100 R2
A mangueira de alta pressão é feita de borracha interna, borracha média, duas camadas de madeira de arame e borracha externa.
Dois fios de aço de borracha entrelaçados de alta pressão hidráulica Tubos:
Esta mangueira deve ser constituída por um tubo interno de borracha sintética resistente ao óleo, dois reforços de tranças de arame de aço e uma tampa de borracha sintética resistente ao óleo e às intempéries.
Objetivo:Adequado para fluidos hidráulicos à base de petróleo e água.
Temperatura de funcionamento:-40 oC a +100 oC.
Uma mangueira hidráulica é usada em qualquer parte de um sistema hidráulico que exija uma conexão flexível entre duas portas de fluido.Uma mangueira hidráulica é um tubo de borracha sintética cercado por algum tipo de enrolamento flexível que aumenta a resistência, tais como metais ou fibras, e depois revestidas por outra carcaça de borracha
|
Publicidade 规格 Tamanho
|
英制 规格 Tamanho
|
Dentro Identificação
|
Diâmetro da camada de reforço W.D.
|
Exterior Doença de overdose.
|
O máximo Pressão de trabalho W.P.
|
Pressão de ensaio P.P.
|
O mais pequeno. 爆破压力 pressão de explosão Pressão arterial
|
O mais pequeno. - O quê? Min B.R.
|
Peso W.T.
|
||||||||
| O mais pequeno. | O máximo | O mais pequeno. | O máximo |
A 型
|
AT 型
|
||||||||||||
| mm | Por centímetro | Min. | Max. | Min. | Max. | Min. | Max. | Max. | MPa | Psi | MPa | Psi | MPa | Psi | polegada | mm |
Kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 3.54 | 90 | 0.32 |
| 6.3 | Quatro por cento | 6.2 | 7.0 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 35 | 5075 | 70 | 10150 | 140 | 20300 | 3.94 | 100 | 0.36 |
| 8 | 5/16 | 7.7 | 8.5 | 13.7 | 14.9 | 18.3 | 19.8 | 17.3 | 29.7 | 4310 | 59.5 | 8630 | 119 | 17255 | 4.53 | 115 | 0.45 |
| 10 | 3/8 | 9.3 | 10.1 | 16.1 | 17.3 | 20.6 | 22.2 | 19.7 | 28 | 4060 | 56 | 8120 | 112 | 16240 | 4.92 | 125 | 0.54 |
| 12.5 | 1/2 | 12.3 | 13.5 | 19.0 | 20.6 | 23.8 | 25.4 | 23.1 | 24.5 | 3550 | 49 | 7110 | 98 | 14210 | 7.09 | 180 | 0.68 |
| 16 | 5/8 | 15.5 | 16.7 | 22.2 | 23.8 | 27.0 | 28.6 | 26.3 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 8.07 | 205 | 0.80 |
| 19 | 3/4 | 18.6 | 19.8 | 26.2 | 27.8 | 31.0 | 32.5 | 30.2 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 9.45 | 240 | 0.94 |
| 25 | 1 | 25.0 | 26.4 | 34.1 | 35.7 | 38.5 | 40.9 | 38.9 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 11.81 | 300 | 1.35 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 43.2 | 45.6 | 49.2 | 52.4 | 49.6 | 11.3 | 1640 | 22.7 | 3290 | 45.5 | 6600 | 16.54 | 420 | 2.15 |
| 38 | 1-1/2 | 37.7 | 39.3 | 49.6 | 52.0 | 55.6 | 58.7 | 56.0 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 19.09 | 500 | 2.65 |
| 51 | 2 | 50.4 | 52.0 | 62.3 | 64.7 | 68.3 | 71.4 | 68.6 | 7.8 | 1130 | 15.7 | 2280 | 31.5 | 4570 | 24.80 | 630 | 3.42 |
| 63 | 2-1/2 | 63.1 | 65.1 | 74.6 | 77.8 | 80.9 | 84.1 | - | 7 | 1015 | 14 | 2030 | 28 | 4060 | 29.92 | 760 | 4.2 |
