Detalhes do produto
Lugar de origem: China
Marca: JIAYAO/RUNXI/OEM/ODM
Certificação: ISO9001:2008
Número do modelo: EN854 1TE/2TE/3TE
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 metro
Preço: US$ 1 Meter
Termos de pagamento: L/C, T/T
Materiais: |
Borracha de nitrilo |
Capacidade: |
Tubos de óleo de borracha |
Cores: |
Negro |
Nome do produto: |
Fibra de arame ((não metálica) tubulação hidráulica trançada |
Aplicação: |
Líquidos hidráulicos da base do petróleo |
Padrão: |
SAE 100/En 854 |
Materiais: |
Borracha de nitrilo |
Capacidade: |
Tubos de óleo de borracha |
Cores: |
Negro |
Nome do produto: |
Fibra de arame ((não metálica) tubulação hidráulica trançada |
Aplicação: |
Líquidos hidráulicos da base do petróleo |
Padrão: |
SAE 100/En 854 |

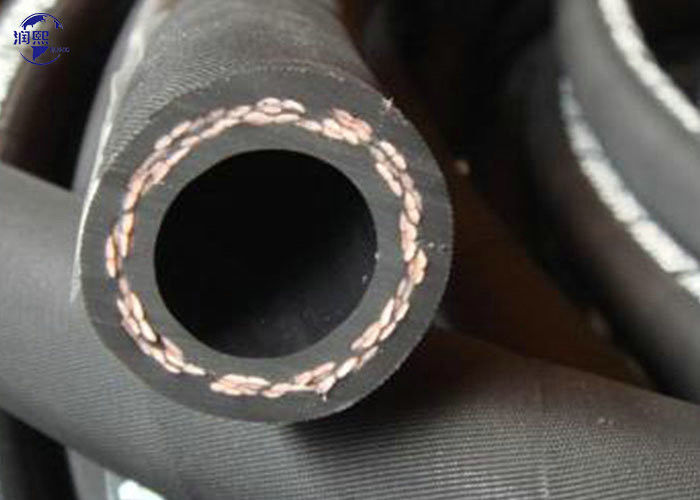

EN854 Mangueiras de borracha reforçada têxtil:
EN 854 1TE/2TE/3TE mangueira hidráulica reforçada com tecido é adequada para o fornecimento de fluidos hidráulicos à base de petróleo ou água, emulsões de óleo e água e soluções aquosas de glicol.É utilizado principalmente na indústria da construção de máquinas e equipamentos hidráulicosÉ composto por três partes: tubo, reforço e cobertura. O tubo é feito de borracha sintética de alta qualidade, preta, lisa e resistente ao óleo, o que o torna amplamente utilizado para fornecer fluidos hidráulicos.O reforço é feito de uma ou mais camadas de tecidos trançadosA tampa é feita de borracha sintética de alta qualidade, que é resistente à abrasão, corrosão, tempo,ozônioPor conseguinte, a cobertura faz com que a mangueira tenha uma vida útil mais longa.
1)Correntes especiais fabricadas com borracha sintética com excelente resistência ao óleo, resistência ao envelhecimento térmico.
2) Alta pressão do tubo, desempenho do pulso.
3) tubo com firmeza, utilizar uma deformação suave e pequena sob pressão.
A mangueira tem uma excelente resistência ao canto e à fadiga.
5) Tecelagem, enrolamento de mangueiras, pode ser até dez metros ou até cem metros ou mais.
Construção:
As mangueiras devem ser constituídas por um revestimento de borracha sintética resistente ao óleo e à água, uma ou mais camadas de fios têxteis adequados e uma tampa de borracha resistente ao óleo e às intempéries.
Aplicações:
1. Fluidos hidráulicos em conformidade com a norma ISO 6743-4, com excepção dos fluidos hidráulicos HRD R, HFD S e HFD T, a temperaturas compreendidas entre -40°C e +100°C;
2Fluidos à base de água a temperaturas compreendidas entre -40°C e +70°C
3. Água a temperaturas que variam de 0°C a +70°C.
|
Tamanho |
Identificação |
O.D. mm |
||||||
| Todos os tipos | 1TE | 2TE | 3TE | |||||
| mm | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. |
| 5 | 4.4 | 5.2 | 10.1 | 11.6 | 11.0 | 12.6 | 12.0 | 13.6 |
| 6 | 5.8 | 6.9 | 11.6 | 13.2 | 12.6 | 14.2 | 13.6 | 15.2 |
| 8 | 7.4 | 8.4 | 13.1 | 14.7 | 14.1 | 15.7 | 16.1 | 17.7 |
| 10 | 9.0 | 10.0 | 14.7 | 16.3 | 15.7 | 17.3 | 17.7 | 19.3 |
| 12 | 12.1 | 13.3 | 17.7 | 19.7 | 18.7 | 20.7 | 20.7 | 22.7 |
| 16 | 15.3 | 16.5 | 21.9 | 23.9 | 22.9 | 24.9 | 24.9 | 26.9 |
| 19 | 18.2 | 19.8 | - | - | 26.0 | 28.0 | 28.0 | 30.0 |
| 25 | 24.6 | 26.2 | - | - | 32.9 | 35.9 | 34.4 | 37.4 |
| 31 | 30.8 | 32.8 | - | - | - | - | 40.8 | 43.8 |
| 38 | 37.1 | 39.1 | - | - | - | - | 47.6 | 51.6 |
| 51 | 49.8 | 51.8 | - | - | - | - | 60.3 | 64.3 |
| 60 | 58.8 | 61.2 | - | - | - | - | 70.0 | 74.0 |
| 80 | 78.8 | 81.2 | - | - | - | - | 91.5 | 96.5 |
| 100 | 98.6 | 101.4 | 113.5 | 118.5 | ||||
|
Tamanho |
W.P. |
P.P. |
Pressão arterial |
Min B.R. |
||||||||
| 1TE | 2TE | 3TE | 1TE | 2TE | 3TE | 1TE | 2TE | 3TE | 1TE | 2TE | 3TE | |
| mm | barras | barras | barras | barras | barras | barras | barras | barras | barras | mm | mm | mm |
| 5 | 25 | 80 | 160 | 50 | 160 | 320 | 100 | 320 | 640 | 35 | 25 | 40 |
| 6 | 25 | 75 | 145 | 50 | 750 | 290 | 100 | 300 | 580 | 45 | 40 | 45 |
| 8 | 20 | 68 | 130 | 40 | 136 | 260 | 80 | 272 | 520 | 65 | 50 | 55 |
| 10 | 20 | 63 | 110 | 40 | 126 | 220 | 80 | 252 | 440 | 75 | 60 | 70 |
| 12 | 16 | 58 | 93 | 32 | 116 | 186 | 64 | 232 | 372 | 90 | 70 | 85 |
| 16 | 16 | 50 | 80 | 32 | 100 | 160 | 64 | 200 | 320 | 115 | 90 | 105 |
| 19 | - | 45 | 70 | - | 90 | 140 | - | 180 | 280 | - | 110 | 130 |
| 25 | - | 40 | 55 | - | 80 | 110 | - | 160 | 220 | - | 150 | 150 |
| 31 | - | - | 45 | - | - | 90 | - | - | 180 | - | - | 190 |
| 38 | - | - | 40 | - | - | 80 | - | - | 160 | - | - | 240 |
| 51 | - | - | 33 | - | - | 66 | - | - | 132 | - | - | 300 |
| 60 | - | - | 25 | - | - | 50 | - | - | 100 | - | - | 400 |
| 80 | - | - | 18 | - | - | 36 | - | - | 72 | - | - | 500 |
| 100 | - | - | 10 | - | - | 20 | - | - | 40 | - | - | 600 |
