Detalhes do produto
Lugar de origem: China
Marca: JIAYAO/RUNXI/OEM/ODM
Certificação: ISO9001:2008
Número do modelo: Mangueira flexível de aço inoxidável
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 metro
Preço: US$ 1/Meter
Termos de pagamento: L/C, T/T
Classificação de temperatura: |
Tubulação de alta/baixa temperatura |
MPa Classfication: |
Encanamento de alta pressão |
Padrão: |
ASTM, GB, API, DIN, JIS |
Diâmetro: |
13-243 mm |
Médio: |
Líquido/Gás/Óleo/vapor/Água/Químicos |
Materiais: |
Aço inoxidável |
Classificação de temperatura: |
Tubulação de alta/baixa temperatura |
MPa Classfication: |
Encanamento de alta pressão |
Padrão: |
ASTM, GB, API, DIN, JIS |
Diâmetro: |
13-243 mm |
Médio: |
Líquido/Gás/Óleo/vapor/Água/Químicos |
Materiais: |
Aço inoxidável |

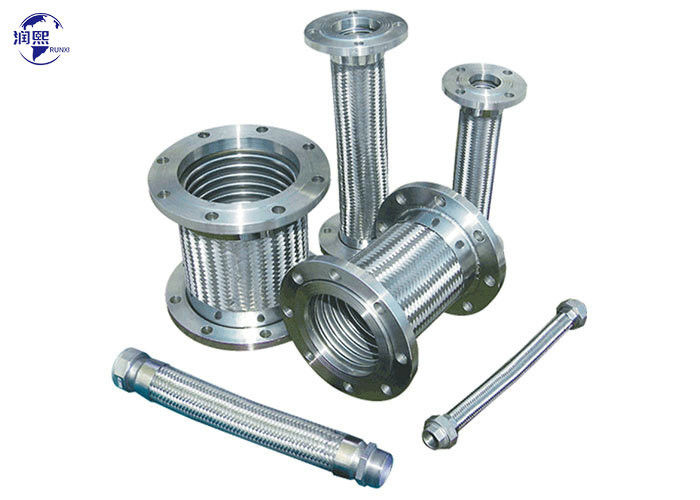

Tubos de aço inoxidável de metal flexível:
A mangueira flexível metálica utilizada para transportar todos os tipos de meio é um tipo de elemento flexível constituído por uma mangueira de ondulação de aço inoxidável constituída por uma camada exterior trançada,uma ou várias camadas de rede de arame ou cinto de aço, com juntas ou flange nas duas extremidades.
A mangueira de metal flexível pode ser amplamente usada em sistemas como água, vapor, óleo quente e gás com sua resistência à pressão e estrutura flexível.
São utilizados para conduzir líquidos, compensar os problemas originados pela instalação e absorver vibrações e expansões.
As mangueiras metálicas flexíveis podem ser reforçadas por dupla trança para aumentar a sua resistência à pressão e às condições ambientais.Também é possível reforçá-los com molas de espessuras de fio diferentes ou com tiras para prolongar a sua vida útil para ambientes mais severos.
Características:
√ Resistência à corrosão
√ Resistência a altas temperaturas, resistência a baixas temperaturas
√ Peso leve
√ Pequeno volume
√ Boa flexibilidade
Diferentes tipos de ligação:
* BSPT Taper Male,
* BSP Cone Fêmea com porca giratória
* BSP Rosto plano Mulher com porca giratória
* DIN2828 acoplamentos de camlock
* Acessórios do TNP
* Conexões de flange, os códigos de flange podem ser DIN2500, ANSI B 16.5, JIS B2210-84
| Tipos de mangueiras metálicas flexíveis | Tubos flexíveis trançados de alta pressão Tubos flexíveis entrelaçados de pressão média Tubos de aço inoxidável flexíveis anuais Tubos helicoidais flexíveis de aço inoxidável Tubos flexíveis de trança helicoidal Tubos de aço inoxidável flexíveis normalizados Máquina de secagem de água |
| Seleção de material | Aço inoxidável 321, 304, 316L |
| Seleção da pressão de trabalho | Pressão elevada/pressão média/pressão baixa |
| Resistente à temperatura | Temperatura elevada/temperatura baixa |
| Seleção de acessórios | Disponível montagem de mangueira de metal flexível, com acessórios de ponta e flanges |
| Aplicação | Amplamente utilizado nos campos do petróleo, indústria química, aeroespacial, metalurgia, eletricidade, gás, construção, mecânica, construção, ferro e aço, fabricação de papel, tecidos, medicina,Alimentos e recipientes para transporte de água, vapor, óleo, produtos químicos, etc. |
Construção de mangueira de metal flexível
Núcleo interno:
Aço inoxidável ondulado
· Forças de núcleo de tubos metálicos flexíveis de aço inoxidável estão disponíveis em aço inoxidável 304, 321 e 316L
· Tubos de aço inoxidável formados em ondulações paralelas entre si
· Opção helicoidal / enrolada disponível mediante pedido
Núcleo externo:
Camadas de aço inoxidável trançadas
· Compra de mangueira de núcleo ondulado sem camadas, simples ou duplo trançado
· Flexíveis camadas de tranças externas de mangueira metálica fabricadas em aço inoxidável 304
· Veja a chave de código da camada de tranças na parte inferior desta tabela
Vantagens da mangueira de metal flexível:
· Mangueira de metal - núcleo de aço inoxidável ondulado, vendido isoladamente ou com camadas de aço trançadas
• As tolerâncias de pressão incluem o vácuo total para os indicados na tabela de especificações abaixo
· Aplicação Temperatura nominal de criogénica a 1500° F
· Cumprir ou exceder a norma ISO 10380 a pressão máxima de trabalho
Gráfico de tamanho da mangueira de metal flexível:
| Dados técnicos relativos a mangueiras flexíveis metálicas de alta pressão | |||||||
| Trincas | Identificação | Doença de overdose. | Min.bendradius | Pressões a 20°C | Peso/pé | ||
| camadas | Estática | Dinâmica | WP. | Pressão arterial. | Quilos. | ||
| polegada | polegada | polegada | polegada | psi | psi | ||
| 1 | Quatro por cento | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | 1/2 | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | 3/4 | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1-1/4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1-1/2 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2-1/2 | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| Nota: Os dados baseiam-se em 20°C. A pressão diminui à medida que a temperatura ambiente aumenta. | |||||||
As mangueiras metálicas onduladas têm uma estrutura flexível e flexível; Confiável, rápida e fácil de conectar com mangueiras resistentes a pressão e temperatura, economizando tempo.
As mangueiras metálicas flexíveis sem tranças eliminam os problemas de ligação rígida.e mangas em vez de montagem com elementos, estas mangueiras têm menos tempo gasto, e você pode economizar tempo. mangueira de metal corrugado é uma mangueira industrial de uso geral e está disponível em diferentes graus de aço inoxidável, incluindo ss304, 321,316L
Tubos metálicos complexos com longa vida útil; práticos, seguros, rápidos e fáceis de instalar. Graças à sua estrutura flexível, eles são seguros contra vibrações e ruído.
