Detalhes do produto
Lugar de origem: China
Marca: JIAYAO/RUNXI/OEM/ODM
Certificação: CE, ISO9001
Número do modelo: SS Conectores de desconexão rápida
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 peça
Preço: US$ 1/Piece
Termos de pagamento: L/C, T/T
Conexão: |
Masculino & fêmea |
Estrutura: |
Controle |
Flexível ou rígido: |
Rígido |
Nome do produto: |
Acoplamento rápido |
Padrão: |
Padrão |
Materiais: |
Aço inoxidável |
Conexão: |
Masculino & fêmea |
Estrutura: |
Controle |
Flexível ou rígido: |
Rígido |
Nome do produto: |
Acoplamento rápido |
Padrão: |
Padrão |
Materiais: |
Aço inoxidável |

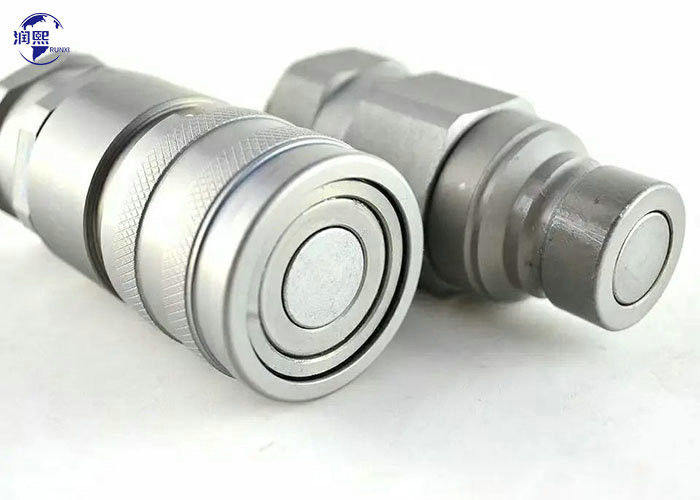

Conexões rápidas de aço inoxidávelsão concebidos para ligar e desligar rapidamente mangueiras, tubos ou equipamentos sem necessidade de ferramentas ou habilidades especiais.Os acopladores são feitos de aço inoxidável de alta qualidade,que proporciona uma excelente resistência à ferrugemOs acopladores rápidos de aço inoxidável são capazes de lidar com aplicações de alta pressão e alta temperatura.
Características:
1As válvulas de poppet estão disponíveis para evitar fugas desacopladas.
2As válvulas de poppet abrem-se automaticamente quando acopladas, dentro da pressão de trabalho nominal, para manter o fluxo do acelerador.
3As partes críticas são endurecidas para durabilidade.
4O mecanismo de bloqueio de bola segura as duas partes combináveis.
5- Prevenção da torção da mangueira devido à possibilidade de movimento na posição de acoplamento.
6A tomada e a tomada são obtidas por mecanização de precisão a partir de material sólido.
7Tratamento de superfície Cr III
8.Conforme a norma ISO A. Compatível com a série PARKER 6600, a série FASTER ANV, a série AEROQUIP 5600, a série HANSEN HA 15000, a série Tomco A5600,Série Stucchi BIR e Série Dixon K acoplamento hidráulico de libertação rápida
Construção e opção padrão:
Padrão:ISO7241-B, ISO16028, Intercambiável com os acopladores rápidos normalizados ISO 16028 e ISO 7241-A.
Aplicação:
- Para transferência rápida e segura de fluidos entre tubos, mangueiras, reservatórios e equipamentos (usados para equipamentos de construção, equipamentos florestais, máquinas hidráulicas e equipamentos de petróleo).
- Amplamente utilizado em sistemas pneumáticos e hidráulicos para ligar mangueiras, cilindros, válvulas e outros componentes.
- Também utilizado em aplicações agrícolas para ligar sistemas de irrigação, bombas e mangueiras.
Parâmetros de acoplamento rápido:
| Acoplamento rápido | |||||||
| Ponto | LS | ØD | HS | A | T | ||
| E102-02SF | 49.5 | 26 | 19*6 | 13 | G1/4 NPT1/4 | ||
| E102-03SF | 56 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 | ||
| E102-04SF | 66 | 39 | 27*6 | 16 | G1/2 NPT1/2 | ||
| E102-06SF | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 | ||
| E102-08SF | 95.5 | 58 | 41*6 | 21 | G1 NPT1 | ||
| Acoplamento rápido | ||||||
| Ponto | LP | C | HS | T | ||
| E102-02PF | 35.5 | 14.5 | 17*6 | G1/4 NPT1/4 | ||
| E102-03PF | 36.5 | 21.5 | 22*6 | G3/8 NPT3/8 | ||
| E102-04PF | 43.5 | 27 | 27*6 | G1/2 NPT1/2 | ||
| E102-06PF | 57 | 28 | 35*6 | G3/4 NPT3/4 | ||
| E102-08PF | 59.5 | 36 | 41*6 | G1 NPT1 | ||
| Tamanho (em) |
ISO (mm) |
Pressão de trabalho máxima (barras) |
Fluxo nominal (l/m) |
Min pressão de travagem (barras) |
Perda de líquidos (ml-cc) |
||
| Conexão | Conexão | Homem | Fêmea | ||||
| Quatro por cento | 6.3 | 400 | 12 | 1900 | 1900 | 1900 | 0.008 |
| 3/8 | 10 | 350 | 23 | 1600 | 1560 | 1780 | 0.01 |
| 1/2 | 12.5 | 350 | 45 | 1770 | 1700 | 1590 | 0.012 |
| 3/4 | 20 | 350 | 74 | 1580 | 1660 | 1420 | 0.015 |
| 1 | 25 | 350 | 100 | 1840 | 1600 | 1470 | 0.02 |
| 1-1/4 | 31.5 | 350 | 189 | 1530 | 1470 | 1400 | 0.03 |
| 1-1/2 | 40 | 230 | 288 | 800 | 700 | 320 | 0.05 |
| 2 | 50 | 150 | 379 | 600 | 600 | 280 | 0.1 |
