Detalhes do produto
Lugar de origem: China
Marca: JIAYAO/RUNXI/OEM/ODM
Certificação: CE, ISO9001
Número do modelo: Ferrule de mangueira de borracha
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 peça
Preço: US$ 1/Piece
Termos de pagamento: L/C, T/T
Certificação: |
CE, ISO9001 |
Pressão: |
Pressão elevada |
Temperatura de trabalho: |
Temperatura elevada |
Tipo de fio: |
Fios internos |
Instalação: |
Tipo da luva |
Materiais: |
Latão/Alumínio/Aço |
Certificação: |
CE, ISO9001 |
Pressão: |
Pressão elevada |
Temperatura de trabalho: |
Temperatura elevada |
Tipo de fio: |
Fios internos |
Instalação: |
Tipo da luva |
Materiais: |
Latão/Alumínio/Aço |

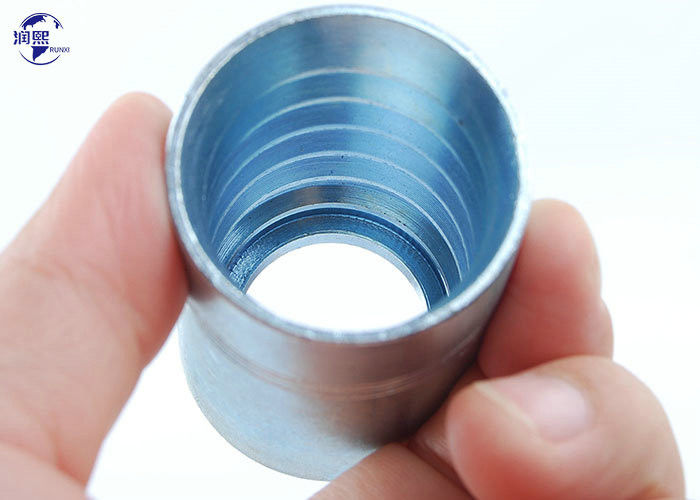

Ferrulas de mangueira hidráulicasão concebidos para enfiar com segurança a mangueira no encaixe, criando uma ligação à prova de vazamento.
Disponível em diferentes formas e tamanhos para acomodar vários tipos e tamanhos de mangueiras.
- Ferrule para mangueira de arame espiral
- Ferrule para SAE 100R1AT/DIN20022 1ST Hose
- Ferrule para mangueira SAE 100R1AT/DIN20022 1SN
- Ferrule para mangueira SAE 100R2AT/DIN20022 2ST
- Ferrule para mangueira SAE 100R2AT/DIN20022 2SN
- Ferrule para mangueira 4SH/4SP/R12
- Ferrule para mangueira termoplástica SAE 100R7
- Ferrule para mangueira SAE 100R14 PTFE
- Ferrule para mangueira SAE 100R5
- Ferrule para mangueira termoplástica SAE 100R13
Estas ferrulas são utilizadas para enrolar as caudas de mangueiras hidráulicas com conectores masculinos ou femininos.
Tabela de dimensões do ferro da mangueira hidráulica:
| SAE 100R1AT/DIN20022 1SN Ferrule de mangueira | |||
| PARTE NÃO | - O que é? | Dimensões | |
| DN | DASH | L | |
| 00110-03 | 5 | 03 | 24.5 |
| 00110-04 | 6 | 04 | 30 |
| 00110-05 | 8 | 05 | 31 |
| 00110-06 | 10 | 06 | 32 |
| 00110-08 | 12 | 08 | 34 |
| 00110-10 | 16 | 10 | 37 |
| 00110-12 | 20 | 12 | 43 |
| 00110-16 | 25 | 16 | 50 |
| 00110-20 | 32 | 20 | 59 |
| 00110-24 | 40 | 24 | 74 |
| 00110-32 | 50 | 32 | 78 |
| Parte N°. | DN | DASH | L |
| 00210-04 | 6 | 4 | 30 |
| 00210-05 | 8 | 5 | 31 |
| 00210-06 | 10 | 6 | 32 |
| 00210-08 | 12 | 8 | 34 |
| 00210-10 | 16 | 10 | 37 |
| 00210-12 | 20 | 12 | 43 |
| 00210-16 | 25 | 16 | 50 |
| 00210-20 | 32 | 20 | 59 |
| 00210-24 | 40 | 24 | 74 |
| 00210-32 | 50 | 32 | 78 |
| PARTE NÃO. | - O que é? | Dimensões | ||
| DN | DASH | D | L | |
| P03310-03 | 5 | 3 | 21 | 23 |
| P03310-04 | 6 | 4 | 23 | 30.5 |
| P03310-05 | 8 | 5 | 24 | 30 |
| P03310-06 | 10 | 6 | 26 | 32 |
| P03310-08 | 12 | 8 | 29 | 34 |
| P03310-10 | 16 | 10 | 33 | 37 |
| P03310-12 | 20 | 12 | 37 | 42 |
| P03310-16 | 25 | 16 | 46 | 51 |
| P03310-20 | 32 | 20 | 59 | 59 |
| P03310-24 | 40 | 24 | 74 | |
| P03310-32 | 50 | 32 | 78 | |
| 代号 | 软管 HOSE BORE | 尺寸 DIMENSÕES | |
| PARTE NÃO. | Público | 标号DASH | L |
| 00400-04 | 6 | 4 | 37.5 |
| 00400-06 | 10 | 6 | 39 |
| 00400-08 | 12 | 8 | 41 |
| 00400-10 | 16 | 10 | 43 |
| 00400-12 | 20 | 12 | 51 |
| 00400-16 | 25 | 16 | 61.5 |
| 00400-20 | 32 | 20 | 67.5 |
| 00400-24 | 40 | 24 | 75 |
| 00400-32 | 50 | 32 | 79 |
