Detalhes do produto
Lugar de origem: China
Marca: JIAYAO/RUNXI/OEM/ODM
Certificação: ISO 9001
Número do modelo: Camlock de acoplamento rápido
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 peça
Preço: US$ 1
Termos de pagamento: L/C, D/P, T/T
Conexão: |
Masculino & fêmea |
Estrutura: |
Controle |
Flexível ou rígido: |
Rígido |
Materiais: |
De aço inoxidável/de cobre/alumínio |
Padrão: |
Padrão |
Nome do produto: |
acoplamento do camlock |
Conexão: |
Masculino & fêmea |
Estrutura: |
Controle |
Flexível ou rígido: |
Rígido |
Materiais: |
De aço inoxidável/de cobre/alumínio |
Padrão: |
Padrão |
Nome do produto: |
acoplamento do camlock |
acoplamentos de camlock,Também conhecido como acoplamentos de cam e ranhura, é um tipo de acoplamento de desconexão rápida comumente usado em aplicações industriais para a transferência de líquidos, pós e grânulos.
Os acoplamentos de camlock são acoplamentos que permitem que os usuários conectem ou desconectem rapidamente tubos, mangueiras ou tubos sem ferramentas.Estes acoplamentos consistem num adaptador masculino com ranhuras e num acoplador feminino com alças ou braços.
Consiste em dois componentes principais:O adaptador masculino (também conhecido como "cam" ou "extremidade masculina") e o acoplador feminino (também conhecido como "groove" ou "extremidade feminina").
Tipos:A, B, C, D, E, F, DC, DP
Materiais:304/316 Aço inoxidável, cobre, alumínio, PP
Este equipamento de camlock tipo A (Cam and Groove) tem um acoplamento de ligação rápida de camlock masculino de um lado e fios NPT femininos do outro lado.O lado camlock macho deste acoplador só vai ligar a um camlock fêmeaO lado roscado feminino será ligado a um tubo roscado masculino NPT (National Pipe Tapered).
O corpo deste equipamento é feito de alumínio. Os acessórios de bloqueio de camas de alumínio são leves e resistentes à corrosão e à abrasão.As vedações Buna-N são resistentes ao combustível, óleo e outros produtos químicos.
| Parte N°. |
Número nominal Tamanho |
Psi | Código | Unidade de medida: em |
Fios Tamanho |
||||
| A | B | C | D | E | T | ||||
| CAM-07-A-AL | 3/4 de polegada. | 250 | A75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | 3/4 de polegada. |
| CAM-10-A-AL | 1' | 250 | A100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | 1' |
| CAM-12-A-AL | 1-1/4" | 250 | A125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4" |
| CAM-15-AL | 1-1/2" | 250 | A150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1-1/2" |
| CAM-20-A-AL | 2' | 250 | A200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | 2 1/2" | 150 | A250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | 2 1/2" |
| CAM-30-A-AL | 3' | 125 | A300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3' |
| CAM-40-A-AL | 4' | 100 | A400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4' |
| CAM-60-A-AL | 6' | 75 | A600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6' |
Este equipamento de fechadura de camas de alumínio tipo B possui um acoplador de ligação rápida de camelote feminina (cam e ranhura) de um lado e um acoplador de NPT masculino do outro lado.O lado camlock fêmea deste acoplador só se ligará a um camlock machoO lado roscado masculino será ligado a um tubo roscado feminino NPT (National Pipe Tapered).
O corpo desta fixação é feito de alumínio, é leve e resistente à corrosão por abrasão e alguns produtos químicos.Esta vedação é feita de borracha NBR (Buna-N)As vedações Buna-N são resistentes ao combustível, óleo e outros produtos químicos.
| Parte N°. |
Número nominal Tamanho |
Pressão de trabalho: PSI | Unidade de medida: em | Tamanho do TNP | ||||||||
| AL | BR | PP | N.A. | SS | A | B | C | D | E | T | ||
| CAM-07-B-XX | 3/4 de polegada. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 de polegada. |
| CAM-10-B-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-B-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4" |
| CAM-15-B-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| CAM-20-B-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | 2 1/2" | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2 1/2" |
| CAM-30-B-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-B-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-B-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6 " |
Este equipamento de camlock tipo C (Cam and Groove) possui um acoplamento de ligação rápida de camlock feminino num lado e uma haste de mangueira no outro lado.O lado camlock fêmea deste acoplador só se ligará a um camlock machoO lado do cabo da mangueira irá ligar-se à mangueira.
O corpo deste equipamento é feito de alumínio. Os acessórios de bloqueio de camas de alumínio são leves e resistentes à corrosão e à abrasão.As vedações Buna-N são resistentes ao combustível, óleo e outros produtos químicos.
| Parte N°. |
Número nominal Tamanho |
Pressão de trabalho: PSI | Unidade de medida: em | ||||||||
| AL | BR | PP | N.A. | SS | A | B | C | D | E | ||
| CAM-07-C-XX | 3/4 de polegada. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| CAM-10-C-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| CAM-12-C-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| CAM-15-C-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| CAM-20-C-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | 2 1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| CAM-30-C-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| CAM-40-C-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| CAM-60-C-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |

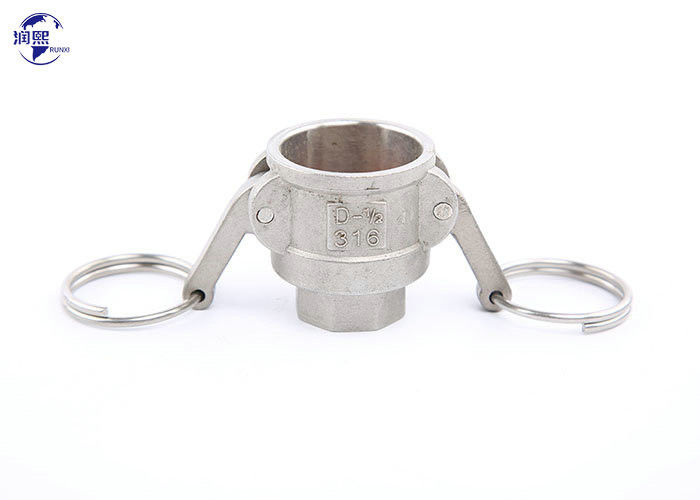

Este equipamento de camlock tipo D (Cam and Groove) tem um acoplamento de conexão rápida de camlock feminino de um lado e um fio de NPT feminino do outro lado.O lado camlock fêmea deste acoplador só se ligará a um camlock machoO lado roscado feminino será ligado a um tubo roscado masculino NPT (National Pipe Tapered).
O corpo deste equipamento é feito de alumínio. Os acessórios de bloqueio de camas de alumínio são leves e resistentes à corrosão e à abrasão.As vedações Buna-N são resistentes ao combustível, óleo e outros produtos químicos.
| Parte N°. |
Número nominal Tamanho |
Pressão de trabalho: PSI | Unidade de medida: em | Tamanho do TNP | ||||||||
| AL | BR | PP | N.A. | SS | A | B | C | D | E | T | ||
| CAM-07-D-XX | 3/4 de polegada. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 de polegada. |
| CAM-10-D-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| CAM-12-D-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4" |
| CAM-15-D-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| CAM-20-D-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| CAM-25-D-XX | 2 1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2 1/2" |
| CAM-30-D-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| CAM-40-D-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-D-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6 " |
Este acoplamento de camlock tipo E (Cam and Groove) tem um acoplamento de conexão rápida masculino em um lado e uma haste de mangueira no outro lado.O lado da haste pode ser ligado à mangueira.
O corpo desta fixação de cam e sulco é feito de alumínio.Estes acessórios de cam e sulco são adequados para utilização com água, óleos hidráulicos, refrigerantes, gasolina e outros produtos petrolíferos.
| Parte N°. |
Número nominal Tamanho |
Pressão de trabalho: PSI | Unidade de medida: em | |||||||||
| AL | BR | PP | N.A. | SS | A | B | C | D | E | F | ||
| CAM-07-E-XX | 3/4 de polegada. | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| CAM-10-E-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| CAM-12-E-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| CAM-15-E-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| CAM-20-E-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | 2 1/2" | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| CAM-30-E-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| CAM-40-E-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6' | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
Este equipamento tipo F camlock (Cam and Groove) tem um adaptador de conexão rápida camlock masculino de um lado e fios NPT masculinos do outro lado.O lado camlock macho deste acoplador só vai ligar a um camlock fêmeaO lado roscado masculino será conectado ao tubo roscado feminino NPT (National Pipe Tapered).
O corpo desta fixação de cam e sulco é feito de alumínio.Estes acessórios de cam e sulco são adequados para utilização com água, óleos hidráulicos, refrigerantes, gasolina e outros produtos petrolíferos.
| Parte N°. |
Número nominal Tamanho |
Pressão de trabalho: PSI | Unidade de medida: em | Tamanho do TNP | |||||||
| AL | BR | PP | N.A. | SS | A | B | C | D | |||
| CAM-07-F-XX | 3/4 de polegada. | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | 3/4 de polegada. |
| CAM-10-F-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | 1' |
| CAM-12-F-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4" |
| CAM-15-F-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1-1/2" |
| CAM-20-F-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| CAM-25-F-XX | 2 1/2" | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | 2 1/2" |
| CAM-30-F-XX | 3' | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3' |
| CAM-40-F-XX | 4' | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4' |
| CAM-60-F-XX | 6' | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6 " |
Este tipo de acoplamento de camlock DC (Cam and Groove) possui um acoplamento de ligação rápida feminina que se liga a um acoplamento de cam e groove masculino padrão.
O corpo é feito de alumínio. Os acessórios de bloqueio de camas de alumínio são leves e resistentes à corrosão e à abrasão.As vedações Buna-N são resistentes ao combustívelOs braços das camas são feitos de aço inoxidável e incluem dois pinos de bloqueio.
| Parte N°. |
Número nominal Tamanho |
Pressão de trabalho: PSI | Unidade de medida: em | ||||||
| AL | BR | PP | N.A. | SS | A | B | C | ||
| CAM-07-DC-XX | 3/4 de polegada. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| CAM-10-DC-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| CAM-12-DC-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| CAM-15-DC-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| CAM-20-DC-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| CAM-25-DC-XX | 2 1/2" | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| CAM-30-DC-XX | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| CAM-40-DC-XX | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| CAM-60-DC-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
Este tipo de acoplamento DP de camlock masculino (Cam and Groove) tem um adaptador de conexão rápida masculino que se liga a um acoplamento padrão de cam e groove feminino.O plugue de poeira de cam e sulco usado para ligar a extremidade de um tubo ou mangueira com um acoplador de cam e sulco feminino.
O corpo é feito de alumínio. Os acessórios de bloqueio de camas de alumínio são leves e resistentes à corrosão e à abrasão. Estes acessórios de camas e sulcos são adequados para uso com água, óleos hidráulicos,líquidos refrigerantes, gasolina e outros produtos petrolíferos.
| Parte N°. |
Número nominal Tamanho |
Pressão de trabalho: PSI | Unidade de medida: em | ||||||
| AL | BR | PP | N.A. | SS | A | B | C | ||
| CAM-07-DP-XX | 3/4 de polegada. | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| CAM-10-DP-XX | 1' | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| CAM-12-DP-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| CAM-15-DP-XX | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| CAM-20-DP-XX | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| CAM-25-DP-XX | 2 1/2" | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| CAM-30DP-XX | 3' | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| CAM-40-DP-XX | 4' | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| CAM-60-DP-XX | 6' | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
